ABB 5SHY3545L0009 冶金轧机主传动 IGCT 阀片 压接压力 15-20kN 现货

描述

产品深度介绍

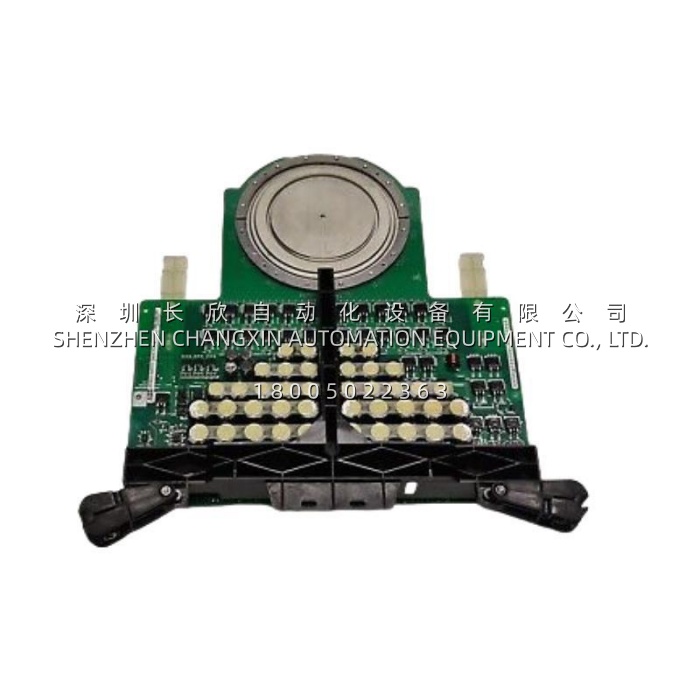

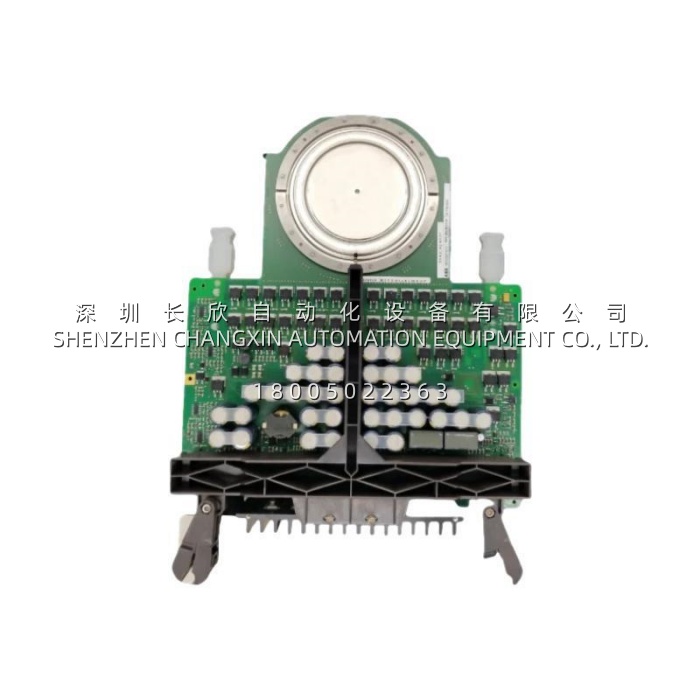

ACS6000 阀塔某一臂炸了，调度凌晨三点电话打过来问”有没有 5SHY3545L0009 现货、能不能今发明到”——这种场面干过大功率传动服务的都熟。5SHY3545L0009 就是 ABB 5SHY 系列里那块 4500V/3500A 档的非对称 IGCT，压接陶瓷封装、双面水冷，出厂已经把驱动基板（3BHB013085R0001）和门极链路做在一起，插到 ACS6000、ACS1000 的逆变桥或者 HVDC 阀塔里直接进系统。命名规则按 ABB 老规矩：5SHY 是系列，35 指 3500A 通态平均电流，45 指 4500V 重复阻断电压，L 是器件类型（晶闸管类），0009 是版本尾号——跟早期的 0003/0005 比，0009 这批在晶圆工艺和参数分布上收得更紧，跟后期版本 5SHY35L4510 / 5SHY35L4520 也兼容互换，老站改造不用改 BOM。跟同系列里 5SHY4045L0001（4000A/4500V）或 5SHY5045 那些往上档的比，5SHY3545L0009 的定位是”主流通用档”——3500A 在 6kV 中压变频里配 21MW 左右的电机刚好（ACS6000 单机 3-5 块串），冶金轧机主传动、矿山提升机、大型压缩机这几类负载吃得住，又没到 5SHY50 那种单价翻倍的地步。技术上的两个硬货：一是透明阳极 + 集成门极驱动把寄生电感压得很低，关断时间 <3μs，不用外挂缓冲电路；二是压接式双面冷却，结壳热阻 0.008 K/W 级别，配水冷散热器跑连续负载，MTBF 在重载传动里能到 10 万小时级。说句实在话，这块器件本身不容易坏，坏的大多是门极光纤被电弧烤糊、或者压接压力松了导致局部过热——换的时候别只盯芯片，周边一起查。

关键技术规格

应用案例与行业价值

华北某 1780mm 热连轧的粗轧主传动，ACS6000 驱动两台 9MW 同步电机，逆变桥每臂 3 块 5SHY3545L0009 串联，整套阀塔 36 块。2021 年一次换辊期间点检发现 #2 电机 C 相臂第 2 块 5SHY3545L0009 的门极光纤接头有电弧碳化痕迹——追溯是半年前那次过载跳闸时阀塔均压钳位那路的阻尼电阻老化，过电压尖峰窜进门极把光纤接头端面烧了。当时没整机停，先把这块 5SHY3545L0009 离线、短接均压、降载 70% 跑完当班，夜里调度调一块全新原装的 5SHY3545L0009 + 3BHB013085R0001 驱动板过来，停机 40 分钟换掉，均压阻尼那路一起全换。事后复盘两个事：一是 5SHY3545L0009 本身没坏（压接面测温点正常、VT0 还在 2.1V 附近），坏的是门极侧；二是同系列后期版本 5SHY35L4510 可以直接对位换这块 0009，驱动基板 3BHB013085R0001 通用，BOM 上写 0009 的站现在新采已经拿到 4510/4520 尾号了，采购别死盯 0009 三个数字。矿山那边的用法不太一样。西南一座深井提升机的单机传动 5.5MW，ACS6000 逆变桥每臂 2 块 5SHY3545L0009，井下湿度大、冷却水温偏高（夏天进水 38°C），运行五年后其中两块的通态压降从 2.1V 漂到 2.7V 左右——不是炸，是压接面微松动导致接触热阻涨。处理方法是把整阀塔拆下来重新加压到 18kN（ABB 原厂手册给的是 15-20kN 区间，这台当初装机只打到 14kN），VT0 回到 2.2V。这种场景下 5SHY3545L0009 的”长寿命”其实是靠压接压力维持的，不是芯片本身——装机时压力工装校没校、五年有没有复紧，比芯片批次更影响 MTBF。
