描述

产品深度介绍

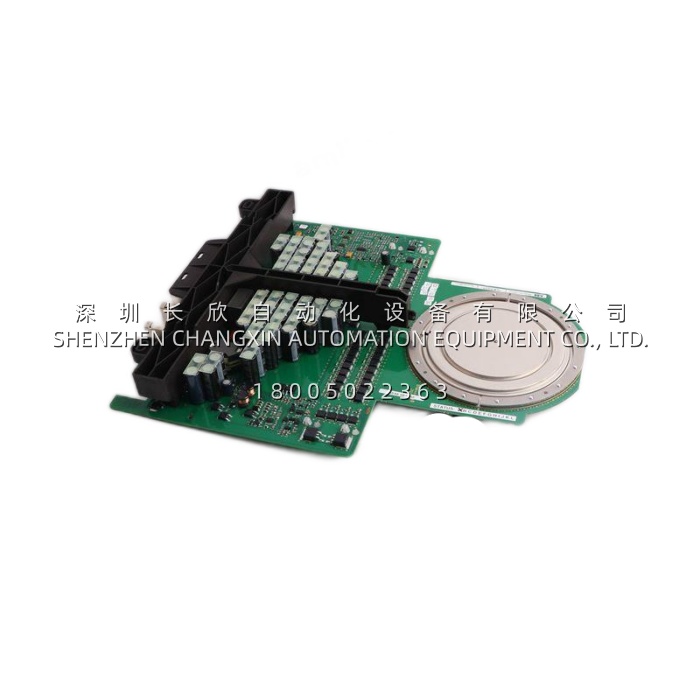

5SHY3545L0014是ABB半导体部门推出的一款逆导型（Reverse-Conducting）IGCT功率模块，额定电压4.5kV，额定电流3.5kA，属于ABB 5SHY系列的高端产品线。它本质上是一个大功率开关器件——在变频器里负责把直流电转换成频率和电压可调的交流电，从而控制兆瓦级电机的转速。说白了，在ABB System 800xA或ACS6000这类大型传动系统里，5SHY3545L0014扮演的就是“肌肉”角色：控制信号从光纤进来，它负责把几千安培的电流按要求通断，驱动大型压缩机、风机或者轧机电机运转。

这个模块的技术路线挺有意思——它把IGBT的快速开关能力和GTO的高耐压、低导通损耗优势揉在了一起。型号里的“L”代表逆导型，也就是内部已经集成了反并联二极管，做逆变电路时不需要再外挂续流管，省事不少。压接式封装让芯片两面直接贴合散热器，配合水冷设计，结壳热阻可以压到很低的水平，在55°C环境温度下还能保持98%以上的转换效率。说实话，这颗料在冶金、油气、矿山的重载驱动场景里口碑很硬——ABB ACS5000和ACS6000系列变频器大量用它，单模块就能撑起兆瓦级的功率输出，系统里并联或串联的器件数量少了，整体故障率自然也就下来了。

关键技术规格

行业应用案例与价值

案例一：冶金行业热轧机主传动改造

国内某大型钢铁厂的热轧产线，主轧机用的是ABB ACS6000中压变频器，6.6kV电压等级。运行七八年后，IGCT模块陆续出现老化——个别模块的导通压降升高，导致变频器报过温故障，产线被迫降速运行。厂里采购了5SHY3545L0014作为替换件，把功率柜里老化的模块逐批更换。替换后变频器恢复满负荷运行，电机电流波形比换之前干净了不少，谐波畸变率从原来的4.2%降到2.8%左右。设备科反馈：单次停机更换一块模块的时间控制在2小时内，产线停产的吨钢损失折算下来，这个投入回本周期不到半年。

案例二：油气管道压缩机驱动

某天然气长输管道的压气站，用ACS5000变频器驱动20MW级电驱压缩机组。站场位置偏远，环境温度夏季可达45°C，对功率模块的散热和可靠性要求极高。5SHY3545L0014的水冷设计加上压接式封装，在高温环境下结温控制得不错，连续运行三年没出过模块级故障。站上的维护工程师提到，这模块的故障保护响应速度很快——有次电网电压波动导致直流母线过压，模块在微秒级内自行关断保护，没让故障扩散到整个功率单元。对于单台机组停机就意味着一整条输气管道减输的场景来说，这种可靠性就是真金白银。
