描述
5517C
产品概述
在追求极致精密的现代制造业和计量领域，对运动轴定位精度的验证至关重要。Agilent (Keysight) 5517C 激光干涉仪 正是为此而生的顶级测量系统。其核心是一个高度稳定的氦氖激光器，产生波长极其稳定的激光束作为“光尺”。该系统通过光学干涉原理，将待测目标的位移量转换为激光波长的整数倍进行计数，从而实现纳米级分辨率的绝对长度测量。
5517C 不仅仅是一个激光头，它是一个完整的测量系统，通常由激光头（光源和干涉镜）、光学镜组（如线性反射镜、角度镜、直线度镜等）、环境传感器（温度、气压、湿度传感器）和显示/分析单元 组成。其强大之处在于多功能性：通过更换不同的光学镜组，同一套系统即可完成线性定位精度、角度偏摆、俯仰、直线度、平面度乃至垂直度等多种几何误差的测量。内置的环境补偿单元 能够实时监测空气的温度、压力和湿度，并根据埃德伦公式自动修正空气折射率对激光波长的影响，从而将测量精度从相对测量提升到绝对测量，这是其在工业现场环境下保持高精度的关键。
技术规格
产品型号/系列：5517C
品牌/制造商：Agilent Technologies -> 现为 Keysight Technologies (是德科技)
产品类型：激光干涉仪测量系统
核心测量能力：
线性测量：核心功能， 测量线性位移。
角度测量：测量偏摆角(Yaw)和俯仰角(Pitch)。
直线度测量：测量运动轴在水平方向和垂直方向上的直线度误差。
平面度测量：测量平面的平整度。
垂直度测量：测量两轴运动方向之间的垂直度误差。
关键性能指标 (典型值， 具体以官方技术资料为准)：
线性测量精度：非常高， 在考虑环境补偿后， 精度可达 ±0.5 ppm 或更高 (即每米误差小于 ±0.5 微米)。分辨率可达 1纳米 或更高。
测量范围：理论上仅受激光光程限制， 通常可达数十米。
最大速度：可测量高速运动， 通常达数米/秒。
激光频率稳定性：优于 2 x 10⁻⁸， 保证了测量的长期稳定性和重复性。
环境补偿：标配或可选功能， 通过测量空气温度、气压、湿度自动修正波长， 对实现高精度至关重要。
系统组成：

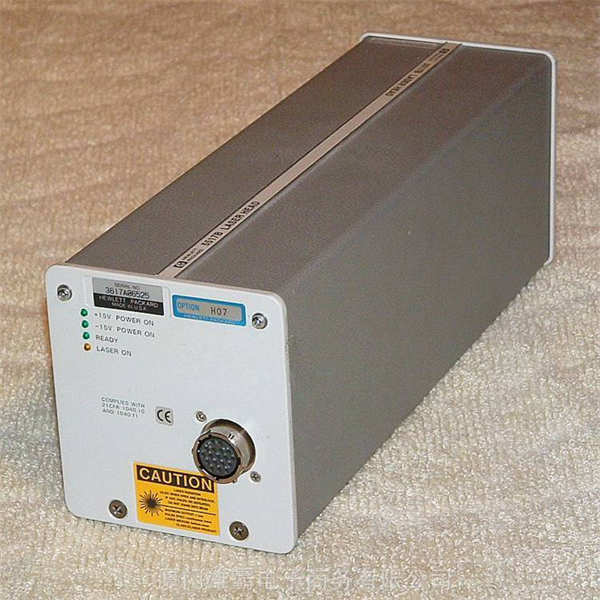

激光头：包含稳频氦氖激光源、干涉镜和光电探测器。
光学镜组：
线性干涉镜和反射镜。
角度镜组。
直线度干涉镜和反射镜。
平面度干涉镜。
显示控制单元：早期型号可能为独立的显示/分析仪(如 10780A)，现代系统通常连接电脑， 通过专用软件(如 Keysight LaserXL)进行控制、数据采集和分析。
环境传感器：温度、气压、湿度传感器及补偿器。
三脚架、磁性表座、安装附件。
输出与接口：通常提供数字和模拟信号输出， 可通过 GPIB、RS-232 或 USB 接口与计算机连接， 由专用软件进行数据分析并生成符合 ISO、ASME 等标准的校准报告。
主要特点和优势
Agilent 5517C 激光干涉仪 的核心优势在于其无可匹敌的测量精度和多功能性。其基于稳频氦氖激光 的物理波长基准，提供了长期稳定、可追溯至国际标准 的长度参考。结合实时的环境补偿，它能够在实际的车间环境下(而不仅是在温控实验室)获得接近理论极限的测量精度，这使得测量结果真实可信，可直接用于机床误差补偿和精度认证。其模块化设计 允许用户通过一套主机系统，搭配不同的光学镜组，完成多达六种类型 的几何误差测量，极大地扩展了设备用途，降低了总体拥有成本。
其次，该系统是提升高端制造设备性能的关键工具。通过系统性的测量，可以精确量化数控机床、CMM等设备的各项定位误差、重复性误差和几何误差。基于这些高精度数据，工程师可以：
进行误差补偿：将测量得到的误差表输入到数控系统中，实现“软件修正”，显著提升设备的实际定位精度。
性能验收：为设备制造商和用户提供客观、符合国际标准的验收报告。
预防性维护：定期检测可追踪设备精度的衰减趋势，提前安排维护，避免生产出次品。
提高生产效率：通过精确校准，使机床能一次加工出合格零件，减少试切和返工。
强大的软件支持：配合专用软件，可实现自动化测量、数据分析、图形化显示和标准报告生成，极大提升校准效率。
应用领域
Agilent 5517C 激光干涉仪 是精密计量、高端制造和质量控制 领域的权威工具。其主要应用包括：
机床行业：用于数控机床（加工中心、车床、磨床等）的定位精度、重复定位精度、反向间隙、各轴直线度、角度误差及垂直度的检测与补偿。是机床制造商出厂检验和高精度用户周期校准的必备设备。
坐标测量机（CMM）：用于校准三坐标测量机的空间精度， 确保其测量结果的溯源性。
半导体制造：用于校准光刻机、晶圆步进机、精密运动平台等超高精度设备的运动误差。
精密仪器与科学研究：用于校准线性编码器、精密位移台， 以及需要纳米级运动控制的科研实验装置。
航空航天与国防：用于校准大型复合材料铺放机、精密装配工装等高价值设备。
使用、校准与维护要点
使用：操作激光干涉仪需要专业培训。基本流程包括：
系统设置：稳固安装激光头、光学镜组和环境传感器。仔细调校光路，确保激光束与测量轴平行，且信号强度达到最佳。
环境测量：正确设置环境补偿单元的参数，确保传感器读数准确。
数据采集：驱动被测设备按预定程序运动，系统自动采集数据。
数据分析：使用专用软件分析数据，生成误差曲线和校准报告。
校准：激光干涉仪本身的精度需要定期溯源。这通常由Keysight 或国家计量院 等具有资质的实验室进行，对激光波长、环境传感器等进行校准，并出具校准证书。保持系统的定期校准是保证其测量结果可信度的基础。
维护：
光学部件：激光头和光学镜组精密且脆弱，需防止磕碰、划伤和污染。清洁时必须使用专用工具和方法。
激光安全：虽然氦氖激光功率较低，但仍需避免激光直射眼睛，遵循激光安全规范。
存放：系统应存放于干燥、洁净、温度适宜的环境中。
生命周期与采购建议
Agilent 5517C 是激光干涉仪领域的经典且成熟的产品。随着安捷伦测量业务分拆为是德科技(Keysight)，该产品线已延续并发展为Keysight 5500A 系列 等新型号。5517C 型号本身已停产多年，目前市场上流通的主要是经过翻新、校准的二手设备 或库存新机。由于其卓越的设计和稳定性，许多早期生产的 5517C 系统在经过专业维护和定期校准后，至今仍在世界各地的高精度车间和实验室中可靠服役。
采购建议：
明确需求：确认您需要测量的参数(线性、角度、直线度等)和精度要求，以确定所需的光学镜组配置。
状态优先：采购二手 5517C 时，系统的状态和校准记录远比使用年限更重要。务必要求供应商提供近期由权威机构出具的完整校准证书。检查所有光学部件是否有划痕、霉点。
完整配置：确认系统配置是否完整，包括激光头、所需的光学镜组、环境补偿传感器、三脚架、安装附件、连接线缆以及关键的软件和加密狗。软件通常是系统运行的必需部分。
技术支持与服务：了解供应商是否能提供安装调试支持、操作培训以及未来的维修和校准服务。由于是停产型号，原厂支持可能有限，但仍有专业的第三方计量服务公司提供支持。
考虑新型号：如果预算允许，可以考虑是德科技(Keysight)新型号的激光干涉仪(如 5500A 系列)，它们可能在易用性、软件、接口和售后服务方面更有优势。
我们的服务支持：我们理解高精度计量设备对您质量控制体系的重要性。我们可协助提供经严格检测和校准的二手 Agilent/Keysight 5517C 激光干涉仪系统信息。在您提供具体测量需求后，我们可以协助评估配置的完整性，并强调校准证书的关键性。我们的目标是成为您精密测量能力建设的支持者，协助您获得可靠、有效的计量工具。
